PE-RT II型預制直埋保溫管也稱為PE-RTⅡ型供熱管，高密度聚乙烯外護管聚氨酯發泡預制直埋保溫復合塑料（簡稱PE-RT II保溫復合管塑料管），由高密度聚乙烯外護管、聚氨酯泡沫塑料保溫層和工作管緊密結合而成。（如下圖）

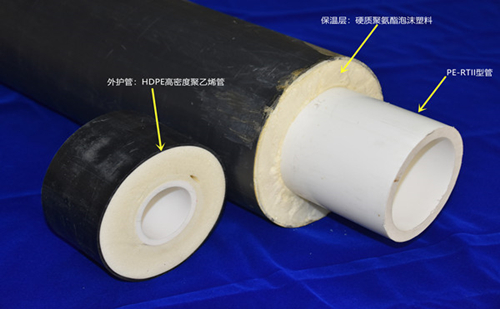

PE-RT II型預制直埋保溫管
a、外護管：PE-RT II型預制直埋管外層采用HDPE高密度聚乙烯管；
b、保溫層：采用硬質聚氨酯泡沫塑料。保溫層材料為密度60kg／m3至80kg／m3的硬質聚氨酯泡沫，充分添滿PE-RT II型管與套管之間的間隙，并具有一定的粘接強度，使耐熱聚乙烯（PE-RT II)管材、外套管及保溫層三者之間形成一個牢固的整體。聚氨酯直埋保溫管泡沫具有良好的機械性能和絕熱性能，通常情況下可耐溫120℃通過改性或與其它隔熱材料組合可耐溫180℃。

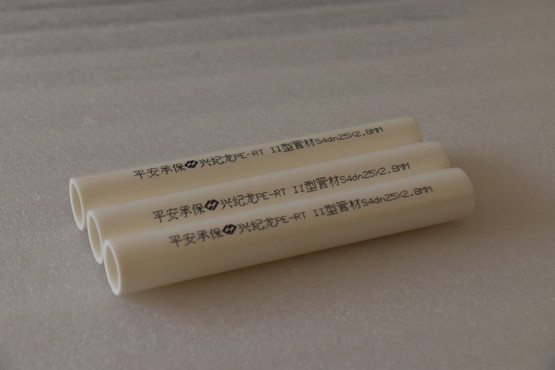

c、工作管：PE-RT II型預制直埋保溫管采用耐熱聚乙烯（PE-RT II)管。
PE-RT II型預制直埋保溫管又稱“PE-RT II保溫復合塑料管”，是由高密度聚乙烯外保護層、聚氨酯硬質泡沫塑管和耐熱聚乙烯（PE-RT II)管材組成。PE-RT II預制直埋保溫管具有優良的性能被用于城鎮集中供熱二次管網管道系統，其外保護層、保溫層、工作管三部分，外保護層材料為高密度聚乙烯；保溫層采用硬質聚氨酯泡沫塑料；PE-RT II工作管采用II型耐熱聚乙烯（PE-RT II)專用管道原料 耐低、高溫達-40至110°C，PE-RT II工作管能長期輸送95°以下熱水且具有耐腐蝕、使用壽命長達50年、保溫效果好，分子連接安全客戶、施工方便等特點。自2011年起在我國北方的天津、山東、河南、吉林、河北、內蒙古等幾十個城市小區熱力管網改造工程、新建工程的試用，試點案例非常成功的，符合國家“十.三五”規劃“新材料、新能源”現已廣泛被推廣 ，于2015年11月23日發布了CJ/T480-2015《PE-RT II預制直埋保溫管》標準 。
PE-RT國標制定時參考了ISO的《冷熱水用耐熱聚乙烯（PE-RT）管道系統》等國際標準和奧地利國家標準的相關部分，并考慮了國內的生產實際情況和技術能力，因此具有一定的先進性。新標準的實施，對于行業的質量要求和健康發展有積極作用。
近年來，我國PE-RT管道在建筑內冷熱水管道領域的應用發展很快，原材料也有了進一步的發展。2002年，行業標準《冷熱水用耐熱聚乙烯（PE-RT）管道系統》發布，但是由于當時行業標準參照的是德國標準《耐熱聚乙烯（PE-RT）管道——一般質量要求》和《耐熱聚乙烯(PE-RT)管道——尺寸》，這兩個標準都是基于I型PE-RT材料的性能指標編制的。隨著材料的發展，II型PE-RT材料的性能指標已經遠遠高于一代材料，國際標準ISO22391《冷熱水用耐熱聚乙烯（PE-RT）管道系統》也已經完成修訂更新，增加了II型PE-RT管道的要求。
一、保溫復合塑料管按工作管所用材料可分為：
a) PP-R保溫復合塑料管，代號為PUPPR；
b) PVC-C 保溫復合塑料管，代號為PUPVC；
c) PE-RT II保溫復合塑料管，代號為PUPE；
d) PB保溫復合塑料管，代號為PUPB。
1、保溫性能好，熱損失僅為傳統保溫管材的25%，長期運行可節約大量能源，顯著降低能源成本。
2、具有很強的防水和耐腐蝕能力，無需敷設管溝，可直接埋入地下或水中，施工簡便快捷，綜合造價低。
3、在低溫條件下也具有良好的耐腐蝕和耐沖擊性能，可直接埋入凍土層。 4、使用壽命可達50年以上，正確的安裝和使用管網維修費用極低。
外護管材料應符合GB/T29047的規定。 保溫層材料應采用聚氨酯硬質泡沫塑料，其性能應符合GB/T29047的規定。
二、工作管：
PP-R工作管原材料應符合GB/T18742.1的規定。
PVC-C工作管原材料應符合GB/T18993.1的規定。
PE-RT II型工作管原材料應符合GB/T28799.1的規定。
PB工作管原材料應符合GB/T19473.1的規定。
1）衛生性能
生活熱水輸送用管材的衛生性能應符合GB/T17219的規定。
2）保溫復合塑料管
a.外觀：保溫復合管外觀應清潔，可視面不應有影響其性能的構槽、裂紋、凹陷、雜質、顏色不均等缺陷。
b.管端垂直度：保溫復合塑料管管端的外護管宜與聚氨酯泡沫塑料保溫層齊平，且應與工作管的軸線垂直，角度誤差應小平2.5°。
c.擠壓變形及劃痕：保溫層受擠壓變形時，徑向變形量不應大于設計保溫層厚度的15%。外護管劃痕深度不應大于外護管較小壁厚的10%，且應不大于1mm。
d.管端預留段長度及偏差：工作管兩端留出的無保溫預留段長度應滿足保溫復合塑料管連接的要求，兩端預留長度之差應不大于20mm。
e.管端泡沫脫層：保溫層應與工作管及外護管緊密粘接，管段泡沫脫層徑向尺寸應不大于2mm，沿軸向的深度不應超過70mm，環向累計長度不應大于圓周長的1/3。
3）外護管表面溫度
在運行工況下外護管表面的溫度應小于50℃。
4）外護管外徑增大率
保溫復合塑料管發泡前后，外護管任一位置同一截面的外徑增大率應不大于2%。
5）較大軸線偏心距
當外護管外徑不大于160mm時，軸線偏心距應不大于3.0mm;當外護管外徑大于160mm時，軸線偏心距應不大于4.5mm。
6)軸向剪切強度
在23℃條件下，保溫復合塑料管的軸向剪切強度應不于0.09MPa。
7）環剛度
保溫復合塑料在環剛度應不小于4KN/㎡。
8）抗沖擊性
在-20°條件下，用3.0kg的落錘從2m高處落下對外護管進行沖擊，外護管不應有可見裂紋。
9）柔韌性
適用于外護管公稱外徑不大于50mm的PUPE、PUPB保溫復合塑料管。當外護管較小彎曲半徑不大于外護管公稱外徑的30倍時，保溫層與外護管不應破裂，外護管的不圓度應不大于30%，與外護管連接部位的保溫層裂紋寬度應不大于5mm。
10)蠕變性能 蠕變比率應不于5。
三、聚氨酯保溫直埋管的優點：
1.降低工程造價。據有關部門測算，雙管制供熱管道，一般情況下可以降低工程造價的25%(采用玻璃鋼做保護層)和10%(采用高密度聚乙烯做保護層)左右。
2.熱損耗低，節約能源。由于直埋管采用聚氨酯硬質泡沫塑料進行保溫，其導熱系數為：λ=0．013—0．03kcal/m?h?oC，比其他過去常用的管道保溫材料低得多，保溫效果提高4~9倍。再有其吸水率很低，約為0．2kg/m2。吸水率低的原因是由于聚氨酯泡沫的閉孔率高達92%左右。低導熱系數和低吸水率，加上保溫層和外面防水性能好的高密度聚乙烯或玻璃鋼保護殼，改變了傳統地溝敷設供熱管道“穿濕棉襖”的狀況，大大減少了供熱管道的整體熱損耗，熱網熱損失為2%，小于國際10%的標準要求。
3.防腐，絕緣性能好，使用壽命長。直埋保溫管由于聚氨酯硬質泡沫保溫層緊密地粘結工作管，隔絕了空氣和水的滲入，能起到良好的防腐作用。同時它的發泡孔都是閉合的，吸水性很小。高密度聚乙烯外殼、玻璃鋼外殼均具有良好的防腐、絕緣和機械性能。因此，工作管很難受到外界空氣和水的侵蝕。只要管道內部水質處理好，據國外資料介紹，聚氨酯保溫管道的使用壽命可達50年以上，比傳統的地溝敷設、架空敷設使用壽命高3~4倍。
4.占地少，施工快，有利環境保護。直埋供熱管道不需要砌筑龐大的地溝，只需將保溫管埋人地下，因此大大減少了工程占地，減少土方開挖量約50%以上，減少土建砌筑和混凝土量90%。同時，保溫管加工和現場挖溝平行進行，只需現場接頭，可以縮短工期約50%以上。
5.國外生產聚氨酯保溫預制管，均設有滲漏報警線，一旦管道某處發生滲漏，通過報警線的傳導，便可在專用檢測儀表上顯示出保溫管道滲水、漏水的準確位置及滲漏程度的大小，以便通知檢滲人員迅速處理漏水的管段，保證供熱管網的安全運行。國內生產的保溫管目前末設滲漏報警線，有待補上這一空白。
總之，聚氨酯保溫直埋管不僅具有傳統地溝和架空敷設管道難以比擬的先進技術、實用性能，而且還具有顯著的社會效益和經濟效益，也是供熱節能的有力措施。采用直埋供熱管道技術，標志著我國供熱管道技術發展已經進入了新的起點。隨著這項先進技術的進一步完善和發展，供熱管道直埋取代地溝和架空勢在必行。

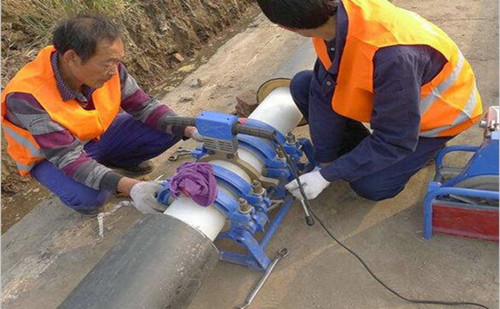

PE-RT II型預制直埋保溫管現場施工圖
四、施工注意事項
由于直埋供熱技術在我國起步較晚，以上3個條件尚需不斷完善。從工程實踐中出現的質量問題來看，應在設計和施工中特別注意以下幾個問題：
在設計和施工中，一定要真正理解供熱管道直埋敷設方式分為有補償直埋敷設及無補償直埋敷設兩種方式，確實掌握兩種方式各自的工作原理，特點及其應用場合，以便在設計上合理選用，施工上安全、可靠、經濟。
1．首先要掌握概念：有補償直埋敷設方式，是通過管線自然補償和補償器(如方形和波紋管補償器)來解決管道熱伸長量的，從而使熱應力為較小；無補償直埋敷設，簡單地說就是管道在受熱時沒有任何補償措施，而是靠管材本身強度來吸收熱應力。
2．無補償敷設方式的基本原理：在安裝管道時，首先給管道加熱到一定溫度，然后將管道焊接固定，當管道恢復到安裝溫度時(溫度降低)，管道預先承受了一定的拉應力。當管道通熱工作時，隨著溫度的升高，管道應力為零，當繼續升溫時，管道的壓應力增加，當溫度升到工作溫度時，管道的壓應力(熱應力)仍小于許用應力。這樣，管道可以不用補償裝置而正常工作了。這種無補償方式應用第四強度理論，施工時需要對管道預熱，施工比較麻煩，但國內外已有大量工程實踐，理論計算可靠，能確保安全。另一種無補償方式是近幾年由我國北京煤氣熱力設計院提出的計算方法和應力分類采用安定性分析，應用第三強度理論。這種方式充分發揮
五、PE-RT II預制直埋保溫管應用領域：
1. 冷熱水管道
2. 空氣能熱泵熱水工程、太陽能管道
3. 城市集中供熱二次官網、溫泉水保溫管道
4. 工業建筑管道
